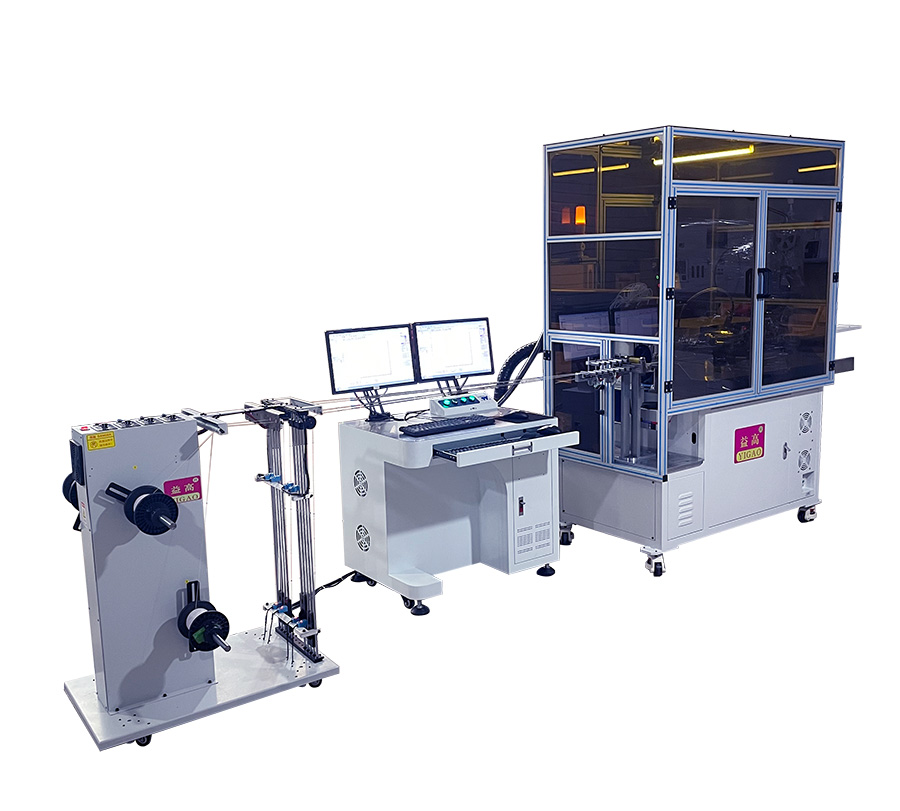

激光剝皮全自動裁線扭線沾錫機YG-G22+2G
一、工藝配置
|
1、伺服電機 |
日本三菱 |
進口 |
| 2、電磁閥 |
SMC+AirTAC |
進口 |
|
3、氣 缸 |
SMC+AirTAC |
進口 |
|
4、光電開關 |
臺灣F&C |
進口 |
| 5、氣壓表 |
日本SMC |
進口 |
| 6、壓力表 |
日本SMC |
進口 |
| 7、同步輪+同步帶 |
guitz |
中國 |
|
8、滾珠絲桿 |
臺灣TBI |
進口 |
|
9、直線導軌 |
臺灣上銀HIWIN |
進口 |
|
10、觸摸屏 |
臺灣威綸通WEINVIEW |
進口 |
|
11、開關電源 |
臺灣明緯MW |
進口 |
| 12、近接開關 |
臺灣陽明 |
進口 |
| 13、螺 絲 |
304不銹鋼 |
進口 |
| 序號 |
品名 |
性能描述 |
單位 |
數量 |
| 1 |
美國進口射頻管激光器 |
美國相干(Coherent)60W
CO2激光器 |
套 |
1 |
| 2 |
激光頭 |
可調節 |
套 |
2 |
| 3 |
反射鏡 |
新加坡波長 |
套 |
4 |
| 4 |
聚焦鏡 |
新加坡波長 |
個 |
2 |
| 5 |
剝線機專用機架 |
鋁合金（一體式） |
臺 |
1 |
| 6 |
伺服電機 |
日本三菱 |
套 |
1 |
| 7 |
擴束鏡 |
新加坡波長 |
套 |
1 |
二、技術參數
| 馬 達 | 日本三菱伺服電機 |
| 功 率 | 2000W |
| 電 源 | 220V/50HZ |
| 剝皮方式 | 激光兩端剝皮 激光中間剝皮 |
| 切斷長度 | 10mm ~ 3500mm |
| 切斷精度 | 1 ±0.1mm |
| 剝皮長度 | 0~15mm |
| 剝線公差 | ±0.2mm左右 |
| 進料數量 | 同時1~8PCS |
| 線材類型 | 排線 扁線 電子線 特殊線材等 |
| 激光機共2臺 | 2個激光器+1臺電腦主機+1臺工控主機+1臺電腦顯示器 |
| 激光器類型 | 美國相干(Coherent)60W CO2激光器/風冷 |
| 激光功率 | 60W |
| 激光頻率 | 1KHz-25KHz |
| 激光波長 | 10．6um |
| 切割精度 | ±0.1mm |
| 切割速度 | 0~500mm/S |
| 電力需求 | AC220V ±10% 16A |
| 支持圖形格式 | DST、PLT、AI、BMP、DXF、JPG |
| 支持軟件 | CORELDRAW PHOTOSHOP AUTOCAD AI |
| 適用材質 | FF軟排線 鐵氟龍線 鋁箔麥拉極細同軸線等 |
| 使用環境 | 潔凈無塵，無震源 |
| 空氣壓力 | 5Kgs~7Kgs |
| 控制模式 | 寸動、單動及自動（連續） |
| 易損物件 | 刀片（使用壽命至少六個月） |
| 配備件 | 2套刀片、1套工具、1份說明書 |
| 外觀尺寸 | 2850mm*1150mm*1880mm |
| 重 量 | 580Kg |
三、特點說明
1、采用三菱控制系統配合全伺服馬達控制，使送線、剝皮、裁線、扭線、沾錫等位置更為精準穩定，采用全進口元件，使設備品質更有保障、運行更為持久、順暢、穩定。
2、激光剝皮保證了線材導體沒有任何的損傷，CO2只針對線材外被塑料起作用，對銅金屬不起任何作用，這樣就解決了高要求高難度及有特殊要求的線材的剝皮問題。
3、全自動電腦控制剝口長度、分線長度、中剝長度、裁線長度、電腦調刀（無需墊片）電腦數字化操作，顯示屏上數字輸入即可。
4、采用電腦式自動檢測，出現氣壓低下，電機故障，皮帶異常等狀況時能自動停機，并將顯示出故障原因，方便迅速排除故障，缺線電腦自動提示。
5、廢料采用真空吸料方式，干凈、方便、簡單。
6、機臺運行中低噪音、低耗電、高速度、高效率且電腦帶有記憶儲存功能。
|
